WRTnode外接天线

WRTnode 正面图:

焊接WRTnode的左侧天线

放大之后的左侧图,在图上分别标记了焊点1,2,3,4,5
WRTnode左侧标注图:

天线图,在图上分别标注了焊接处1,2
天线标注图:

结合上面的左侧标注图及天线的标注图,对应焊接

  • 将天线标注图上的标注2分开成两个,分别焊在WRTnode左侧标注图上的2焊点处。
  • 将天线标注图上的标注1焊在WRTnode左侧标注图上的1焊点处。
  • WRTnode左侧标注图上的3,4焊点之间是R36,需要将R36焊在4,5焊点之间。

焊接完成后的图如下:

焊接WRTnode的右侧天线

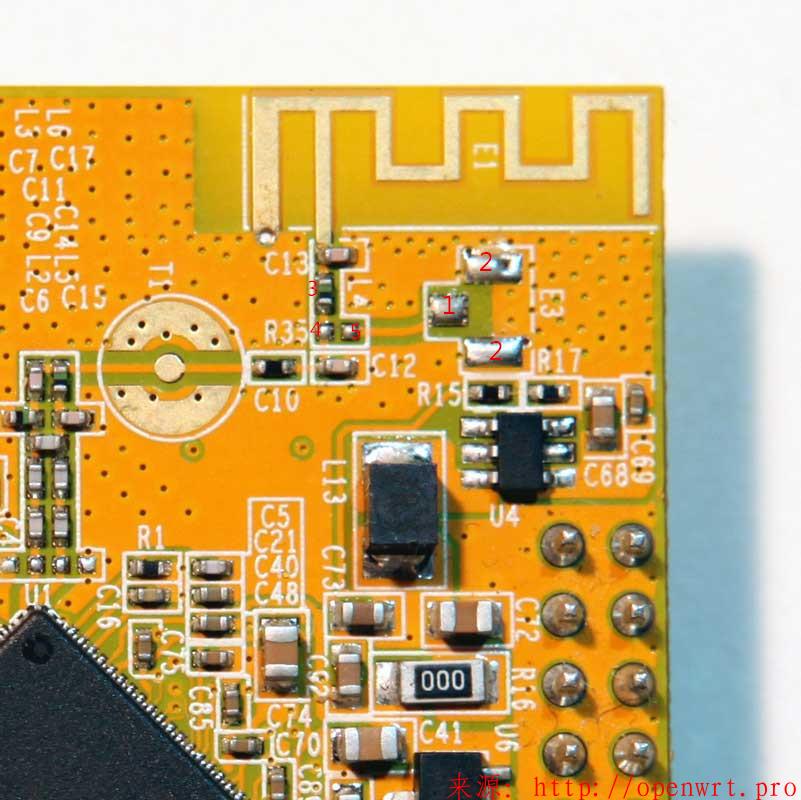

放大之后的右侧图,在图上分别标记了焊点1,2,3,4,5,6
WRTnode右侧标注图:

结合上面的右侧标注图及天线的标注图,对应焊接。

  • 将天线标注图上的标注2分开成两个,分别焊在WRTnode右侧标注图上的2焊点处。
  • 将天线标注图上的标注1焊在WRTnode右侧标注图上的1焊点处。
  • WRTnode右侧标注图上的3,4焊点之间是R35,需要将R35焊在4,5焊点之间。
